弱酸系缓蚀剂

本品用途

本品主要用于表面氧化变色的金属在弱酸浸泡时保护金属表面。在弱酸作用下，除去氧化物而保持金属表面正常，且清洗后有较强的防氧化作用，能明显延长再次氧化的时间。添加量5%，或由实验确定。

配方举例

HEDP（液体60%含量）  20%

弱酸系缓蚀剂                 5%

JFC                              5%

水                       70%

无色透明液体。兑10倍水用。兑水后也是无色透明液体。无气味。HEDP酸可换成氨基磺酸，草酸，磷酸等。

弱酸一般指磷酸，草酸，柠檬酸等。（除盐酸，硝酸，硫酸）

实例一，返洗切口生锈镀锌板。草酸对镀锌板的镀锌层有强烈的腐蚀，镀锌板放入草酸溶液中，就有大量的氢气产生，3-5分钟，锌层会完全溶解。但当在酸中添加一定量的弱酸系缓蚀剂后，镀锌层腐蚀将明显变缓，浸泡30分钟镀锌层不变色，也不会有腐蚀。因此，可以用于镀锌板产品的切口除锈，以及镀锌产品清洗不良后的再次返洗。如用于马达壳切口除锈，螺纹口除锈等。

参考配方：草酸2%，柠檬酸 8%，弱酸系缓蚀剂 4%，1309 1%（其它耐酸活性剂也可），水85%，兑20倍水用。浸泡30分钟以内即可。一般1-2分钟，切口锈即可以除去，镀锌层无任何变色。如超过30分钟锈仍未除掉，则生锈太严重，伤及基材，返洗价值不太。

实例二，返洗发黄洋白铜。洋白铜由于各种原因，如天气潮湿、有腐蚀性气体等容易导致发黄。一般酸洗后，会再次发黄，有黄点子，很难处理。

在酸中添加本品以后，可以明显延长常温存放再次返黄的时间。

参考配方：磷酸 8%，弱酸系缓蚀剂 2%，水90%，兑2-5倍水用。

清洗步骤：在酸中浸泡1-5分钟，接着浸泡纯水2次，再浸泡乙醇2次，最后浸泡碳氢D30或者挥发性高纯度的有机溶剂，再烘干即可。每次浸泡时间10秒左右即可，轻微动一下。处理后的白铜，恢复原色，合格率高，常温存放1个月以上不会发黄，密封存放6个月不发黄。如果酸洗后，发黄物总也处理不掉，则说明氧化太严重，返洗价值不大。

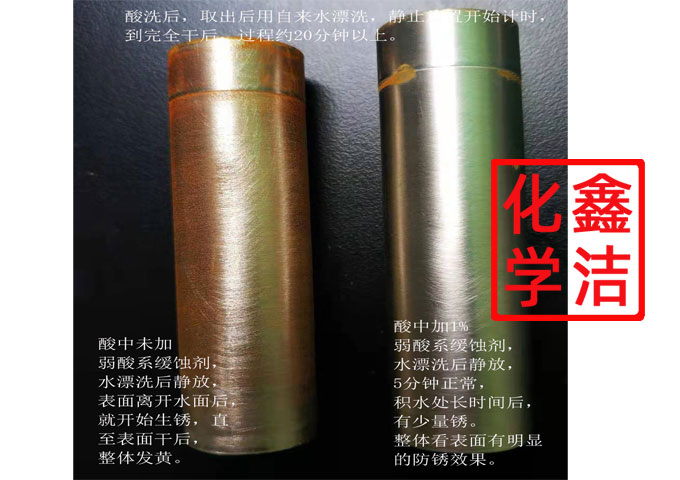

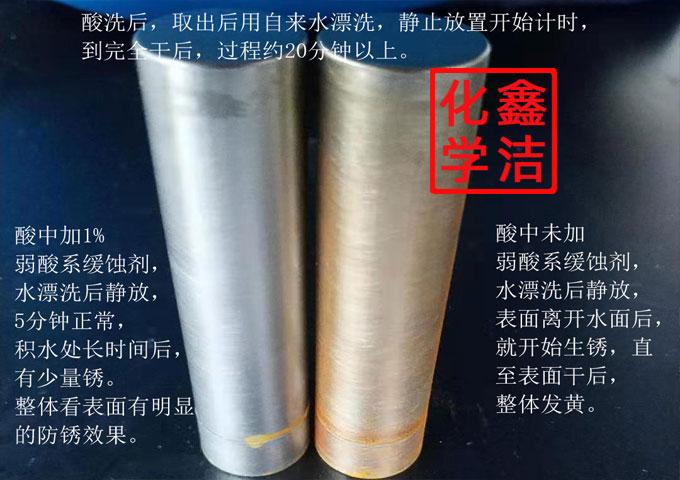

以下图片为易生锈的铁件酸洗后静置的对比图。
